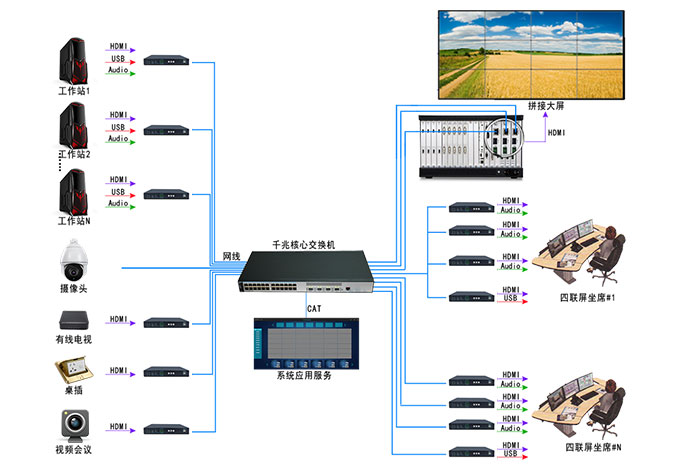

無損光電分布式系統架

一：X.Edge-X3000輸入/輸出節點特征：

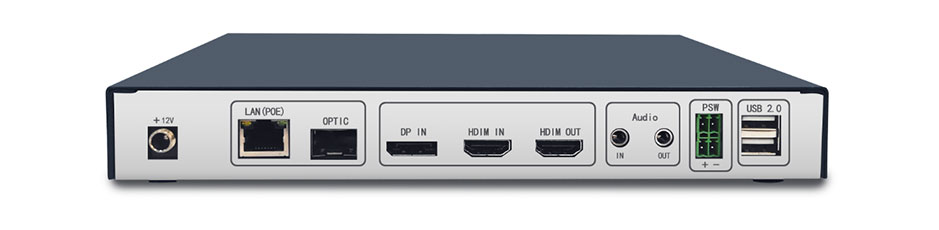

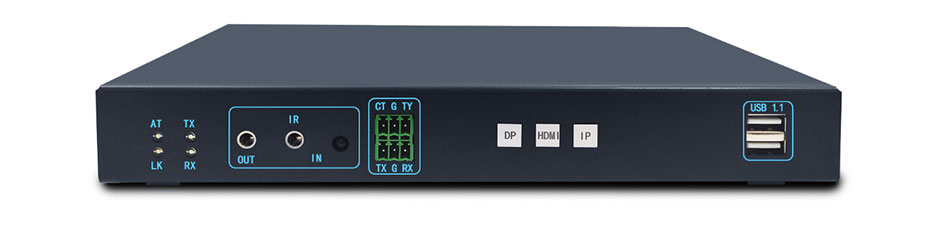

4K/2K輸入/坐席節點(上圖)

·    構架：分布式架構，無操作系統（控標點），采用無損壓縮算法，也可以采用光電雙備份傳輸，圖控及傳輸系統不依賴于服務器、工作站，避免了服務器出現宕機現象或者傳統物理機箱故障而導致的系統癱瘓的風險（無操作系統，硬件可以防止病毒或者網絡攻擊）。

·    輸入/輸出坐席單元視頻接口：采用輸入輸出一體化架構，根據實際需要能夠靈活的配置為輸入或輸出；即音視頻輸入/輸出節點為一個盒子，配置即可，方便維護應急?？蛇xHDMI，DP等信號輸入輸出；輸入/輸出全部支持4K30HZ分辨率，及向下兼容。支持 DP 1.2,HDMI 1.4, HDCP 1.4。（控標點）

·    視頻無損1.5幀延遲：為保障操作的流暢性無遲滯，端到端傳輸延時不高于20ms，肉眼視覺無感。

·    同個節點支持輸入與輸出：一體式設計，同一個節點，可以配置隨意為輸入和輸出，靈活方便，方便維護備份。

·    單元控制接口： RS232控制輸入與輸出，支持中控或PC通過網絡發控制命令透傳到RS232，可通過協議對接網絡控制燈光、窗簾、電視機、視頻會議終端、攝像機云臺等近端或遠端外圍設備。

·    KVM坐席：支持兩路USB 2.0接口 ，兩路USB 1.1接口 ，KVM應用，支持OSD坐席切換功能和鼠標漫游功能，支持權限管理，可對不同的權限設置控制不同的坐席節點，可以拉取或者推送當前坐席的畫面。

·    POE供電：RJ45電口支持1G網口，并支持POE供電。

·    輸入輸出分辨率：輸入節點最大支持4K@30HZ（3840X2160@30HZ）輸出，輸出節點支持4K@30HZ（3840X2160@30HZ）輸入，并支持坐席功能。其中坐席切小于≤30ms延時。  4K全部以 4:4:4的色彩幀率 輸入和輸出。（控標點）

·    音頻：模擬音頻輸入與輸出，支持音頻同步于視頻或獨立切換應用 。

·    中控系統：支持內置中控主機輸入，軟件結合了中控管理功能

·    第三方對接SDK：開放式的架構，開放API，支持第三方控制，提供SDK包，可開發上層軟件和APP可視化平臺等。

·    控制方式：內置WEB端設置，也可使用PC軟件配置控制 。

·    斷電恢復：支持在異常斷電情況下，啟動時自動恢復所有功能，并且保存斷電前的圖層記憶。

·    網絡：同時支持電口RJ45和光口傳輸，4K UHD 通過1G交換機網線或光纖支持大容量數。據吞吐，支持網絡數據隊列功能，避免網絡擁堵造成的風險。

·    電源：帶鎖的電源連接器，結構固定有方式。

·    面板：前面板按鍵與及信號指示燈。

·    資質：分布式高清輸入/輸出單元設備，可提供嵌入式產品檢測報告，3C質量報告，產品的軟件著作權等證書。

二：X.Edge-X3000無損光電分布式拼接單元特征

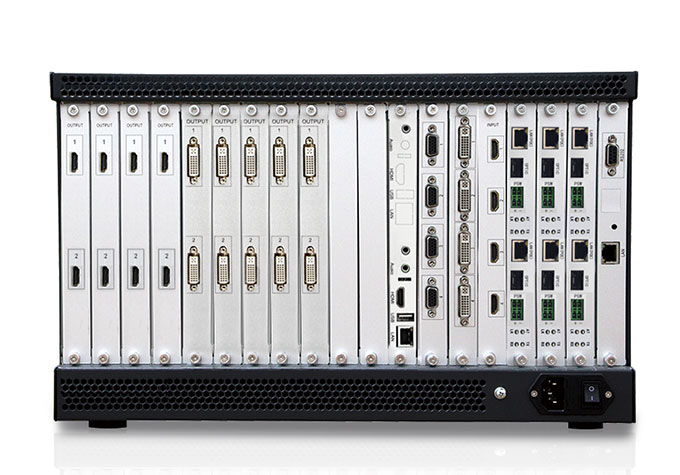

X.Edge-X3000無損光電分布式拼接單元

·    控制系統主機，純硬件，無操作系統（控標點），采用可采用3U,6U,12U,24U主機箱體，IP分布式輸入節點接入無限制，可以一個解碼節點輸入到拼接處理單元，也可以多對多接入，采用插卡式設計，便于系統的安全擴展升級結構。（無操作系統，硬件可以防止病毒或者網絡攻擊）

·    采用純硬件FPGA陣列和DSP高速信號處理底板運算交換技術，F(xiàn)PGA圖像高保真插點算法，不需要任何操作系統支持，智能縮放技術，圖像縮放采用智能多相位濾波算法，根據圖像特點自動選擇最優的濾波系數，圖像接近失量級；無極縮放效果，保證更多細節，邊緣無鋸齒以及很好的銳度。

·    上電即可工作，啟動速度快、穩定性高，不會出現死機、黑屏現象，啟動時間＜5S。

·    支持輸入信號在DID液晶拼接屏，LED小間距拼接屏任意拼接、開窗、畫中畫、疊加、漫游、縮放、跨屏等，單屏支持2-4個圖層，MA800開1窗，MA2000開2窗，MA4000開4窗（選配）。

·    拼接單元節點，可以通過光口和電口RJ45輸入到拼接單元，經過淺壓縮的解碼之后進行圖像處理。

·    支持本地光口，電口RJ45連接網絡獲取，VGA、DVI、HDMI、SDI、BNC、IPC、Ypbpr（轉接）、DP（轉接）、miniDP（轉接）、CVBS（轉接）等接口輸入。

·    支持底板內置Dante‘s但丁音頻雙聲道輸入輸出切換，輸入自持內置HDMI音頻，輸出支持外置3.5MM音頻接口，高保真雙聲道環繞音（選配控標點）。

·    支持DVI、HDMI、VGA(轉接，)BNC(轉接)，DP（轉接），預監輸出。

·    外加網絡IP卡支持域內網絡攝像頭接入功能，設備可接入IP解碼卡，支持4K，500W,300W，1080P、720P，D1像素的網絡攝像機解碼，支持?？怠⒋笕A，宇視，雄邁，天地偉業，中維世紀，漢邦高科，科達，華為等主流品牌標準onvif協議的網絡攝像頭實時解碼，信號窗口可任意拉伸、壓縮、拼接、畫中畫、疊加、漫游等功能（選配控標點）。

·    外加網絡IP卡，單張IP卡自帶兩個輸入節點，最大支持36分割，及支持不等份的1/4/6/8/9/10/16/25/36分屏，單卡支持解碼72輪圖像，單張IP卡，直接解碼2路4K，8路500W\400W\300W,18路1080P，32路720P，72路D1(選配控標點)。

·    并且支持onvif協議及GB28181協議的IPC和NVR接入解碼上墻（選配控標點）。

·    外加網絡IP解碼卡可多張接入系統擴容多路IPC解碼，實現大規模音視頻解碼，并且支持本司米靈云跨區域，廣域網網絡攝像機上墻解碼（選配控標點）。

·    外加網絡IP卡，IPC解碼業務卡支持解碼主流品牌?？?，大華，雄邁，宇視等NVR,DVR實時視頻解碼及錄像回放（選配控標點）。

·    外加無線投屏卡，支持域內無線投屏業務卡內置功能，可是換一鍵電腦無線投屏，手機（Andriod\ios系統）和平板混投等功能，同時支持電腦和手機2分屏混投（選配控標點）。

·    具有可視化預監回顯功能（選配控標點）。

·    支持手機端APP可是換控制并且支持手機端語音語義識別控制系統預案。（控標點）

·    支持虛擬LED滾動字幕，超高清點對點矢量字幕，支持動態字幕和靜態字幕，可以任意編輯顯示內容、字體、顏色等參數，設置歡迎詞（控標點）。

·    支持多種控制方式，支持RS232串口、網絡、平板電腦，提供SDK對接中控等多種控制方式。

·    系統在溫度-15±0.5℃，35±0.5℃，濕度75±2%的環境下正常工作。

·    多平臺的客戶端統一管理，自動探測輸入輸出信號。

·    支持斷電恢復功能和場景記憶功能。

·    支持硬件一鍵復位。

·    滿足平均無故障時間不小于50000小時。

三：X.Edge-X3000分布式系統與傳統系統的對比

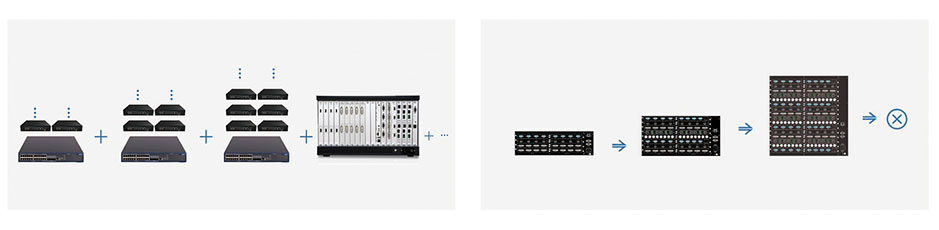

1）海量接入，便捷擴容

分布式系統：千路共享，無限擴容 —— 分布式系統通過交換機接入任意數量節點，不受系統規模限制，輕松完成千路信號的系統搭建和共享切換。

傳統系統：大規模建設難實現 —— 當前最大規模的矩陣也只有數百路，需通過多臺設備級聯來實現大規模信號切換，操作復雜，易用性差。

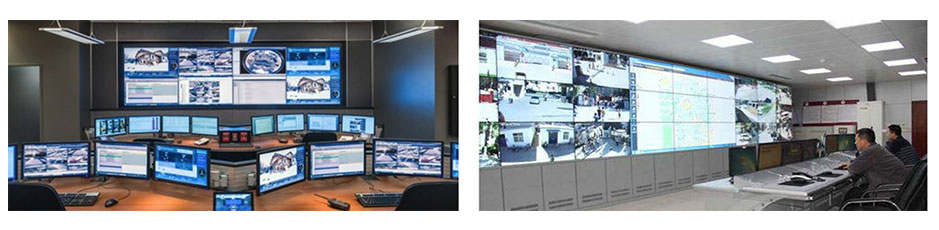

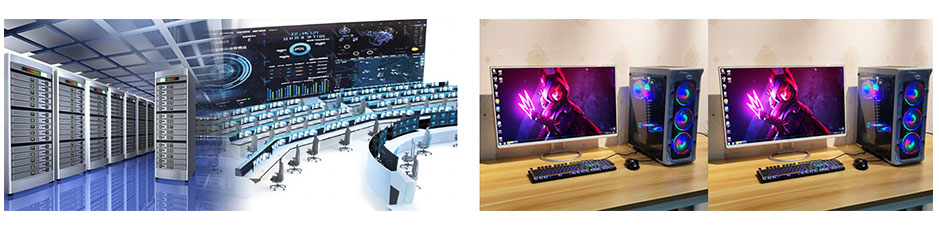

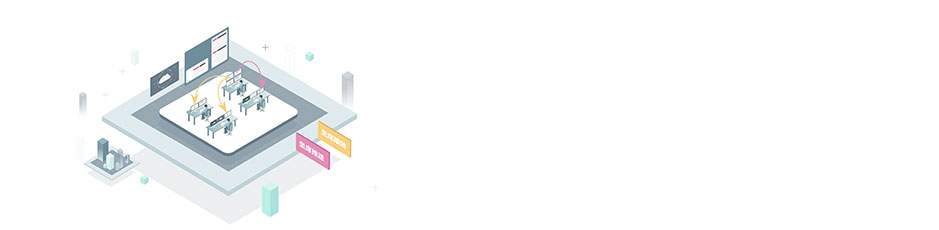

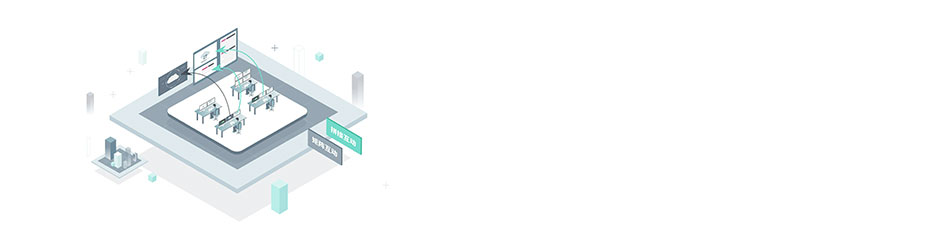

2）人機分離，舒適環境

分布式系統：人機分離，統一維護 —— 信號源設備在機房統一管理，形成資源池，保障信息安全，便于排查維護；辦公區設備簡化，減少散熱、降低噪音，優化操作人員的工作環境。

傳統系統：設備分散管理，活度差 —— 信號源設備由個人管理，信息安全性及共享性較差；設備故障時需至辦公區排查，影響正常辦公秩序。

3）責權分明，清晰部署

分布式系統：多人分區分權，靈活分配 —— 一套系統，統一管理，管理員為用戶配置專屬操作權限，發生人員變更或權限變更時，簡單的軟件配置即可完成權限調整，快速投入工作狀態。

傳統系統：人機依賴性強，權限變更繁瑣 —— 系統不具備整體上的權限管理，當人員或設備權限發生變動時，需要較復雜的調整過程，影響正常工作進度。

4）信息交互，多方協作

分布式系統：信息交互網，快速響應，多人協作 —— 整個系統中的信號在操作人員間共享，快速完成權限內信息調取、推送、上屏等操作，形成信息交互網，提升工作效率。

傳統系統：信號共享困難，協作不便 —— 操作人員無法直接獲取遠端設備信息，需通過外部設備，或多級信息中轉來完成信息交互，操作復雜且容易誤操作，降低工作效率。

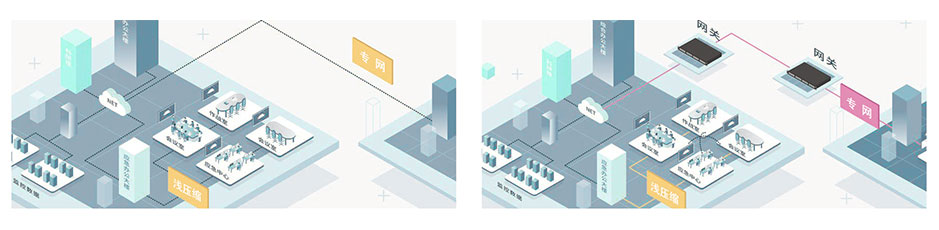

5）無損傳輸，靈活布局

分布式系統：域內無損，跨域共享 —— 域內采用淺壓縮，超低延時傳輸、超高畫質顯示；拼接單元采用FPGA插點算法進行補償，超大規模拼接也可保證圖像質量不過多損失。

傳統系統：傳輸帶寬與顯示畫質無法兼顧 —— 一般采用集中式處理器，HDMI有效傳輸距離僅有30米，通過HDMI布線來實現型號的傳輸與拼接，無滿足用戶在空間后者樓層不同的較大指揮中心的需求。

四：X.Edge-X3000無損光電分布式系統功能特點

1）接口廣泛兼容

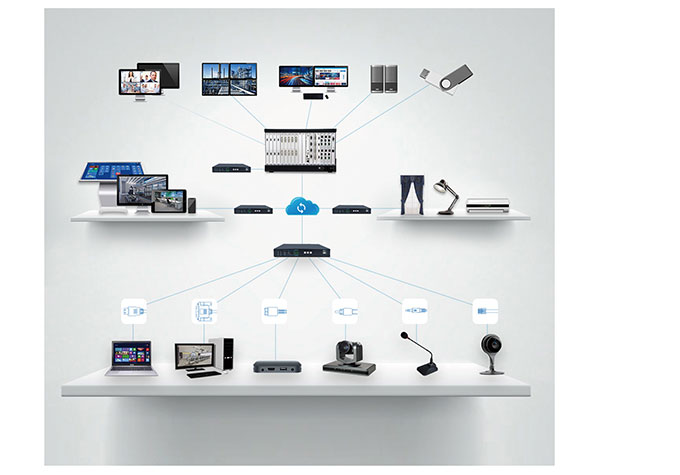

·    統一接口廣泛兼容

X.Edge-X3000分布式系統可兼容不同接口類型、不同分辨率的音視頻設備以及周邊環境設備，滿足各種現場的應用需求?；诰W絡信號傳輸，統一接口類型，多路信道復用，便于音視頻信號傳輸，簡化布線實施。

2）資源整合 ，彈性建設
·    光電傳輸，彈性建設

X.Edge-X3000分布系統，采用純硬件淺壓縮算法，使得音視頻信號無損無延時傳輸和信號共享分發一套系統可完成大規模項目建設。
淺壓縮算法 —— FPGA淺壓縮視頻壓縮算法，根據畫面特性不同，無損采集視頻信號，得到最好的視覺體驗。

集中拼接單元 —— 可以用網線網線電口或者光口接入集中拼接單元，靈活的傳輸方式，為用戶提供。

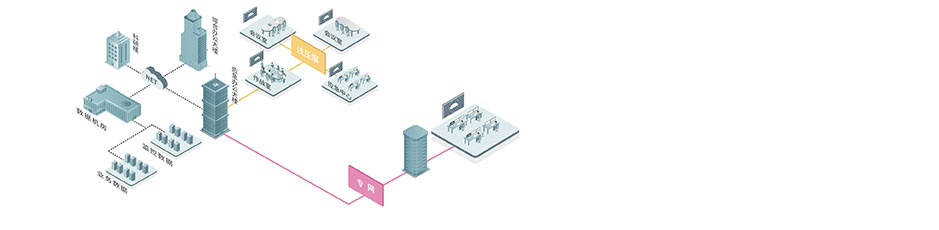

超大規模 —— 無論是一棟樓，還是一個園區，都可以用一套系統搭建，完成海量信號的互聯互通和統一控制。

靈活擴容 —— 信號源或屏幕增加時，只需添加節點，對原有系統無任何影響，簡單配置即可快速投入使用。

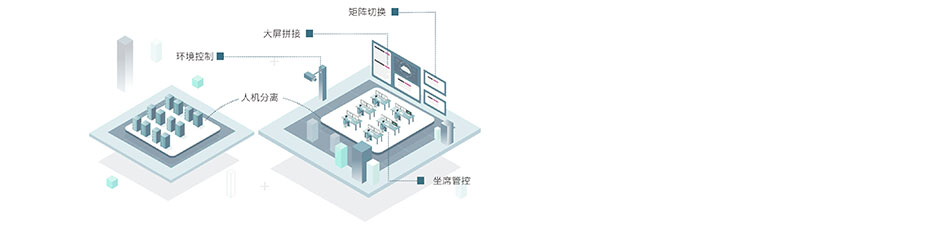

·    資源統一管理

系統信號源集中放置在機房，形成資源池統一管理，便捷實現大屏拼接、矩陣切換、坐席管控、環境控制等功能。

大屏拼接 —— 本地信號及機房信號直接上屏顯示，實現拼接、跨屏、疊加、分割、漫游等顯示效果，采用獨有全網同步技術，確保高分畫面清晰同步顯示。

矩陣切換 —— 本地信號及機房信號矩陣化切換上屏，豐富的信號切換模式，無論是一塊屏幕，還是數百上千塊屏幕，都可一鍵完成信號切換和共享。

坐席管控 —— 操作員在多屏工作區，通過單套鍵鼠的可視化OSD操作，實現對多信號的靈活訪問和便捷操作。

環境控制 —— 可對燈光、窗簾、電源、攝像頭云臺等環境設備進行統一控制，實現電子化、智能化管理。

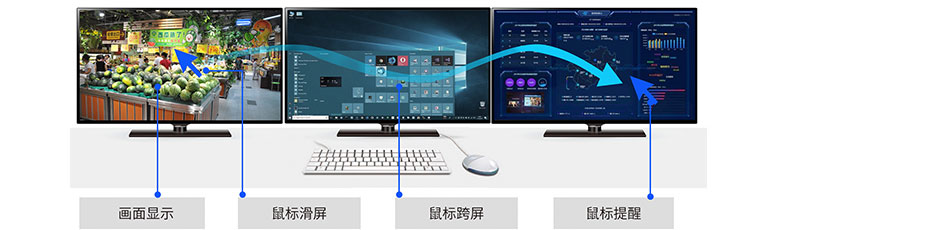

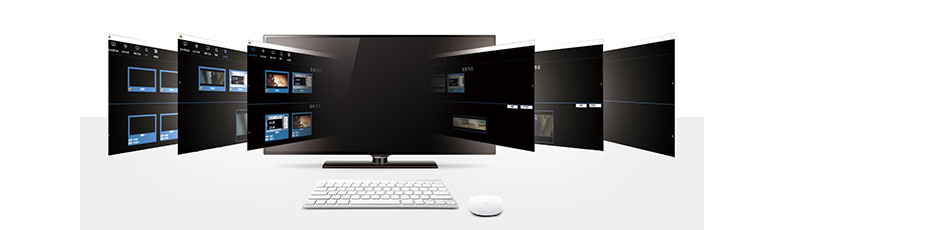

·    一人多屏，一屏多機

每個操作員的桌面可放置多臺顯示屏，每臺顯示屏上可以顯示權限內任意信號源，操作員通過一套鼠標、鍵盤在眾多信號中進行靈活選取及自主操控。

畫面顯示 —— 可以共享，和推送分享當前節點信號。

鼠標滑屏 —— 鼠標可在顯示屏內的不同畫面間任意滑動。

鼠標跨屏 —— 鼠標可在坐席內的不同顯示屏間任意滑動。

鼠標提醒 —— 當前操作畫面邊框高亮，提醒鼠標位置。

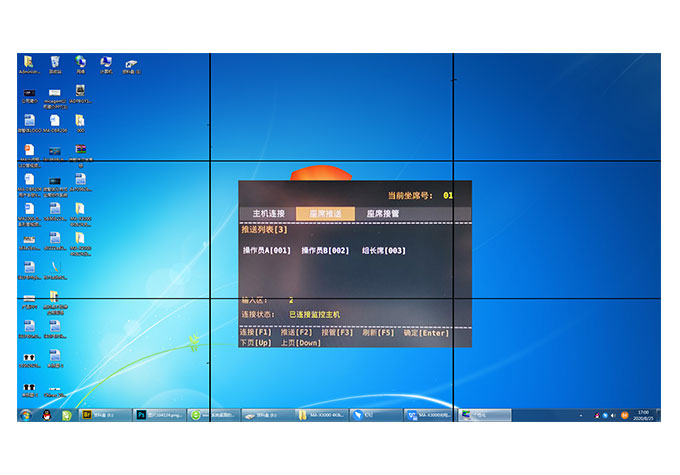

·    自主操控 OSD

坐席操作端提供鼠標級OSD菜單，操作員通過鍵盤熱鍵即可實現信號調用和管理，靈活自主的完成業務處理。

·    信號源切換及管理

操作員可通過可視化菜單進行信號切換，也可通過快捷鍵完成信號切換。信號源便捷管理，靈活完成鍵鼠狀態查看、信號源畫面實時預覽、重命名、關鍵字搜索、星標置頂?shù)炔僮鳌?/span>

·    坐席互動

通過坐席推送/坐席跟隨等坐席協作方式，促進操作員的高效工作。

坐席推送：坐席用戶間可直接推送信號 被推送用戶可觀看或控制所推送的信號實現多人間的協作及共享。

坐席跟隨：坐席用戶間可進行主動跟隨，領導可在自己的坐席上觀看下屬某些信號的操作，以便進行監看或輔導。

·    DID液晶拼接屏/LED小間距大屏拼接處理

操作員在席位上即可將信號推送到拼接大屏，開窗，漫游，疊加，畫中畫等，或海量矩陣屏幕，預監調取，提高工作效率。

拼接互動：可推送至大屏的全屏、單屏或窗口，漫游，疊加，畫中畫。操作員在坐席端即可將大屏布局保存為場景，并隨需調用，無需跨越其他軟件，靈活自主的操控大屏。

矩陣互動：支持在坐席端對矩陣屏幕推送信號，可推送至單個屏幕，也可同時推送至多個屏幕，還可調用矩陣場景，無需跨越其他軟件即可與矩陣屏幕靈活互動。

·    平板可視化，語音語義識別控制

在會議中運用比較常見，需要把筆記本電腦或者是平板界面控制，位置是移動端APP支持語音語義控制輸入控制幕墻上的預案，窗口放大，LED歡迎詞控制，窗口調入位置移動等操作（控標點）

五：X.Edge-X3000系統組成

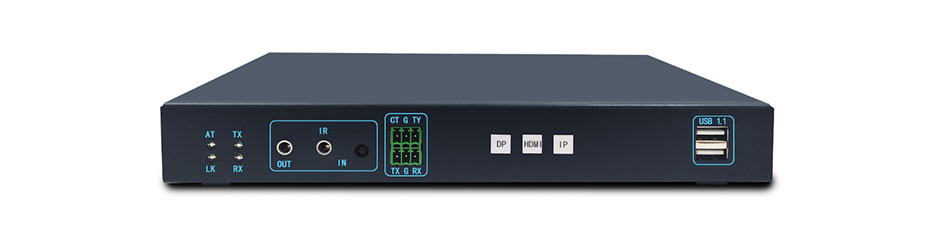

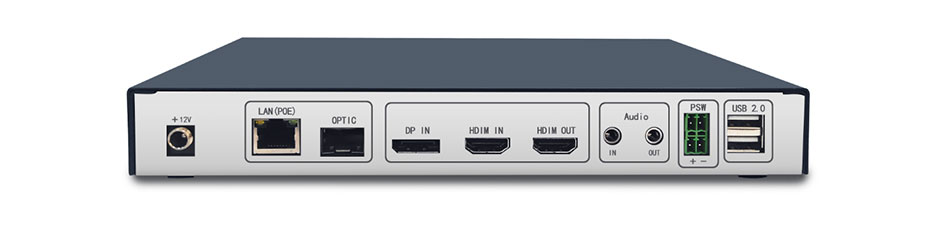

·    音視頻輸入節點

功能：實現音視頻信號的編解碼及傳輸

參數：

接口類：HDMI/4K-HDMI/DP/4K-DP/

分辨率：兼容4K@30及以下分辨率

音頻傳輸：3.5mm 音頻輸入&輸出

控制方式：網口、串口、前面板自定義按鍵

編解碼格式：淺壓縮

供電模式：12V供電+POE供電

網絡：1G Copper Ethernet，RJ-45 100米傳輸距離，1G Fiber Ethernet，LC單模，10千米傳輸距離

視頻帶寬：340MHz

分辨率支持：4K2K 4:4:4 @30Hz

音頻切換：支持音視頻同步切換，或音頻獨立切換

RS-232 ：支持115k波特率 (鳳凰端子)

IR ：雙向 (3.5mm TRS)

USB 連接器：2 USB 2.0 Type A 與2 USB 1.1 Type A

控制接口：KEY,RS232,IR,OSD,WEB,TELNET and PC Software

結構：

機箱：工業灰機箱

尺寸： [長x寬 x高] ：232x 135 x 32mm

重量：700g

安裝：機架安裝耳片與及桌底安裝耳片

電源：12V DC 帶鎖與 PoE (LAN)

功耗：8 Watts

工作溫度：0~40°C [32~104°F]

·    坐席協作解碼節點

功能：實現音視頻、鍵盤鼠標信號的編解碼及傳輸

參數：

接口類型：HDMI/4K-HDMI/DP/4K-DP

分辨率支持：4K/2K 4:4:4 @30Hz

音頻傳輸：3.5mm 音頻輸入&輸出、支持內嵌音頻傳輸

控制方式：網口、串口、前面板自定義按鍵

編解碼格式：淺壓縮解碼無縫切換輸出

供電模式：12V供電+POE供電

網絡：1G Copper Ethernet，RJ-45 100米傳輸距離，1G Fiber Ethernet，LC單模，10千米傳輸距離

音頻切換：支持音視頻同步切換，或音頻獨立切換

鍵盤鼠標接口： 2"USB Type A,連接鼠標和鍵盤實現 KVM 控制，支持鼠標坐席漫游

坐席分享及推送：支持坐席拉取及推送分享

供電模式： 12V 供電 +POE 供電

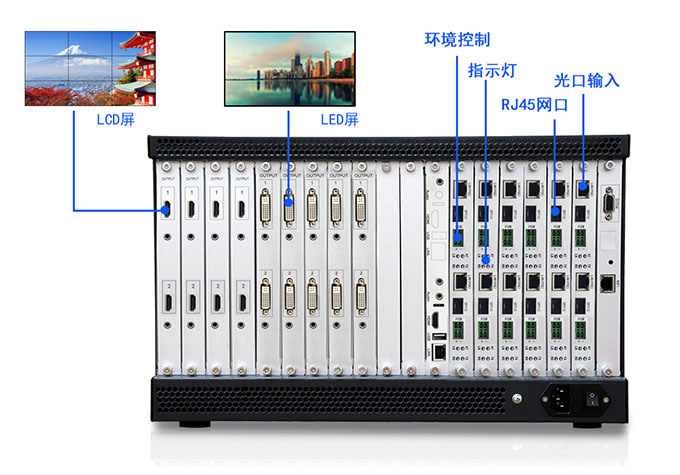

·    X.Edge-X3000拼接輸出單元節點 —— X.Edge-X3000分布式拼接單元
